کانورتور AJA IPT-10G2-SDI | مبدل حرفهای SDI به IP با پشتیبانی از SMPTE ST 2110
کانورتور AJA IPT-10G2-SDI یکی از پیشرفتهترین محصولات شرکت AJA Video Systems در حوزه تبدیل سیگنالهای ویدیویی SDI به بستر شبکه IP است. این دستگاه، با طراحی صنعتی و عملکردی فوقالعاده دقیق، برای استودیوهای پخش زنده، مراکز تولید تلویزیونی و محیطهای کاری مبتنی بر IP طراحی شده است.
با رشد روزافزون فناوری IP در دنیای تصویر و ویدیو، تجهیزات حرفهای مانند AJA IPT-10G2-SDI به عنوان پلی میان سیستمهای سنتی SDI و زیرساختهای جدید IP نقش حیاتی ایفا میکنند. این کانورتور امکان انتقال سیگنالهای 3G-SDI را از طریق شبکهی 10 گیگابیتی اترنت (10GbE) و در قالب استاندارد SMPTE ST 2110 فراهم میکند.

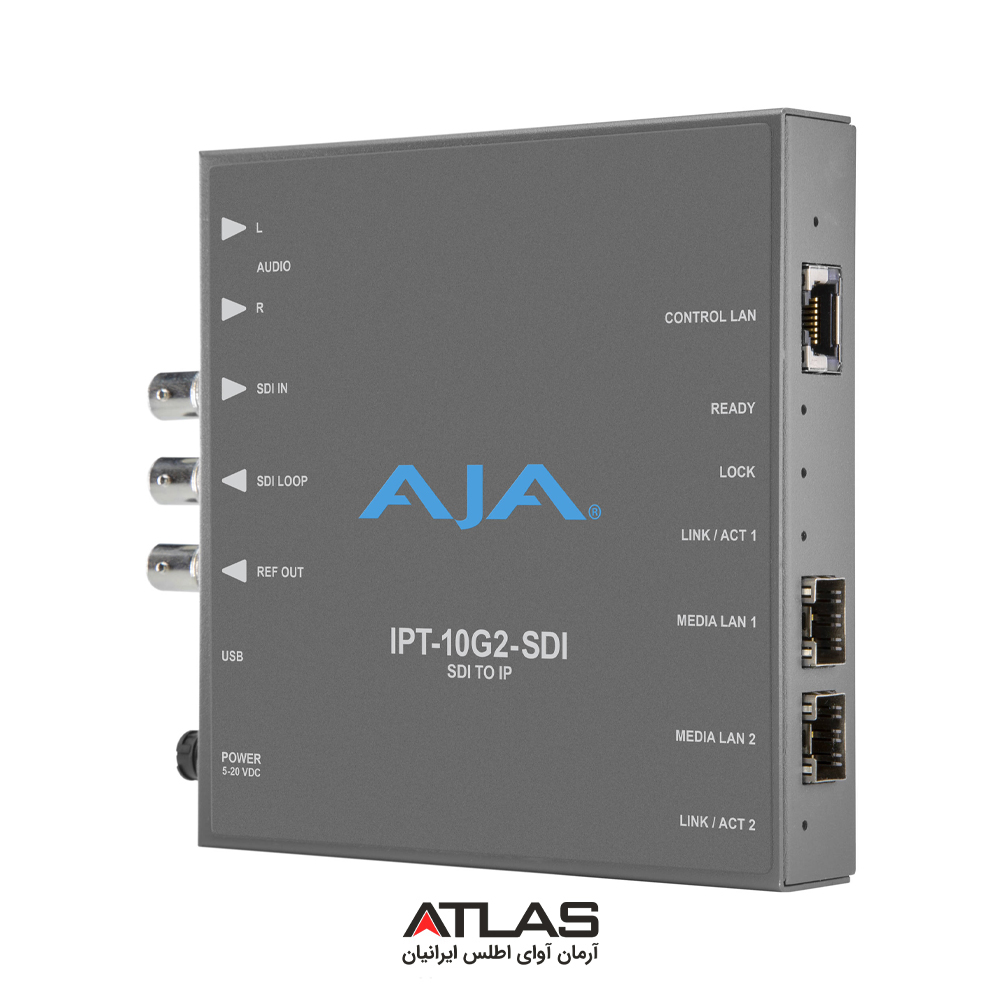

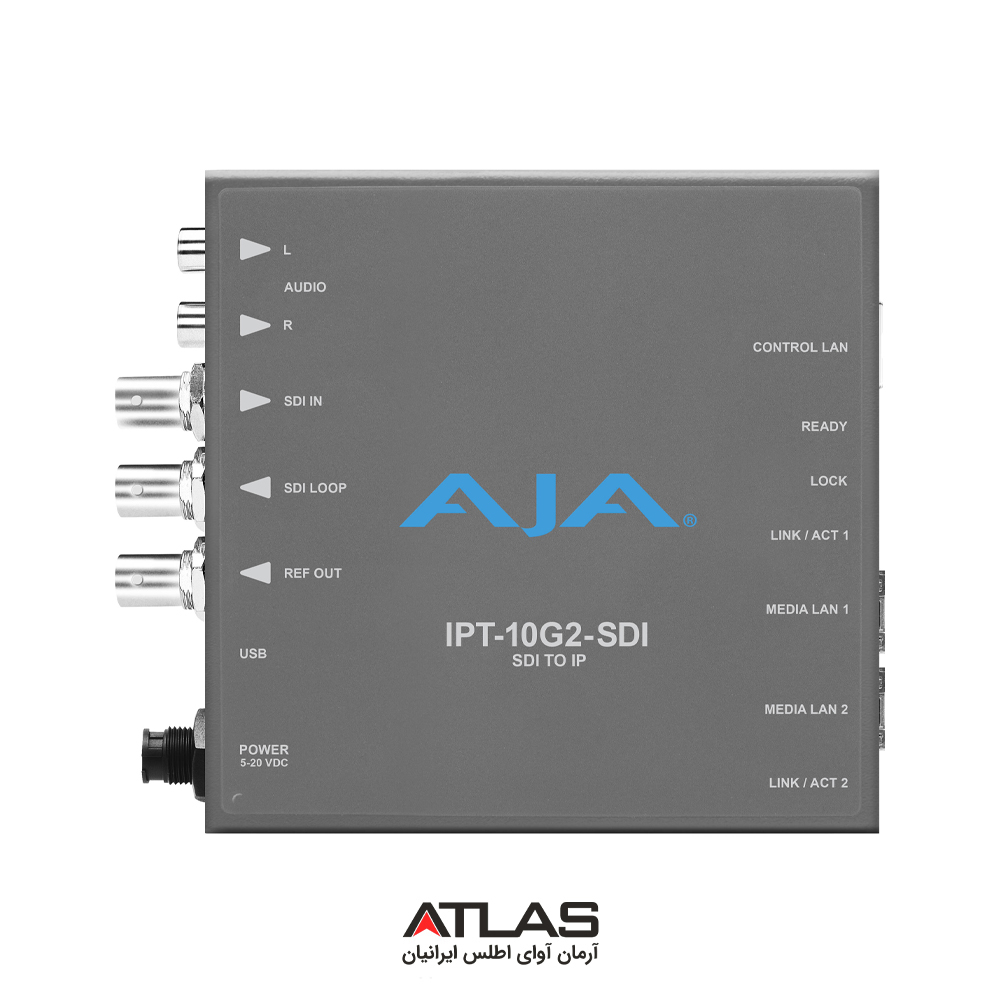

کانورتور AJA IPT-10G2-SDI
🎬 معرفی کلی کانورتور AJA IPT-10G2-SDI
AJA IPT-10G2-SDI بهطور ویژه برای تولیدکنندگان و اپراتورهایی طراحی شده است که نیاز دارند سیگنالهای ویدیویی سنتی را به جریانهای مبتنی بر IP تبدیل کنند. این دستگاه با کیفیت تصویر بینظیر، تأخیر بسیار پایین و پایداری در انتقال داده، یکی از بهترین گزینهها برای مهاجرت به زیرساختهای مدرن IP محسوب میشود.
عبارت IPT در نام محصول مخفف “IP Transmitter” است، یعنی وظیفه اصلی این دستگاه، ارسال (Transmit) سیگنال ویدیویی SDI از طریق شبکه IP است.
⚙️ طراحی و ساختار

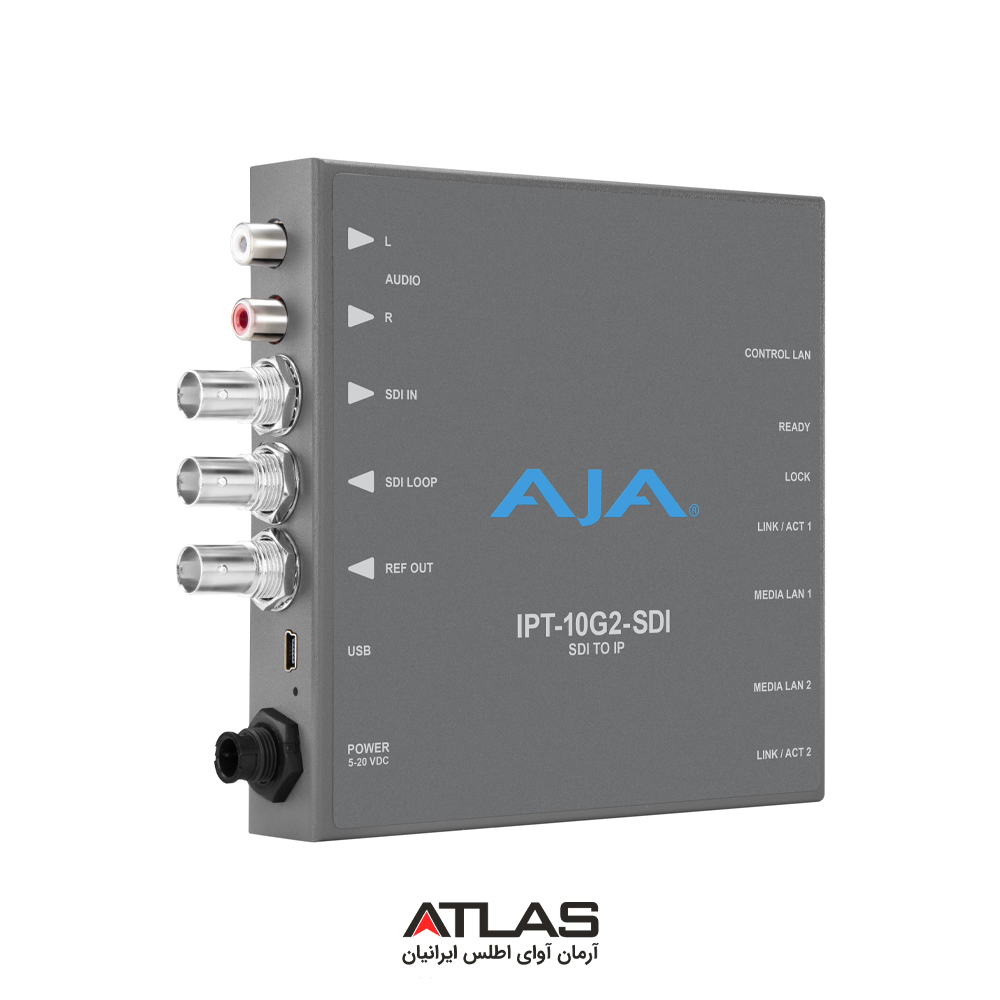

AJA IPT-10G2-SDI در فرمفکتور Mini-Converter طراحی شده است؛ بدنهی فلزی مستحکم با ابعاد کوچک که برای نصب در رکها یا استفاده در پشت مانیتور، رکوردر یا دوربین بسیار مناسب است.
در بخش ورودی دستگاه، دو پورت 3G-SDI BNC (بهصورت dual input) وجود دارد که امکان دریافت همزمان دو سیگنال مجزا یا سیگنالهای redundancy را فراهم میکند.
در سمت مقابل، پورت Dual SFP+ 10GbE برای اتصال به شبکه IP تعبیه شده است.
این طراحی دوگانه باعث میشود دستگاه بتواند در شبکههای IP حرفهای با مسیرهای اصلی و پشتیبان (Primary/Backup Streams) کار کند و از قطعی احتمالی شبکه جلوگیری نماید.
🔌 پشتیبانی از استاندارد SMPTE ST 2110
AJA IPT-10G2-SDI بهطور کامل با استاندارد SMPTE ST 2110 سازگار است؛ این استاندارد، فرمت جهانی انتقال صدا و تصویر از طریق شبکه IP بدون فشردهسازی است.
ویژگیهای این استاندارد در ColorBox عبارتاند از:
ST 2110-10: مدیریت و همگامسازی دقیق سیگنالها
ST 2110-20: انتقال ویدیو بدون فشردهسازی
ST 2110-30: انتقال صدای دیجیتال
ST 2110-40: انتقال متادیتا (مانند زیرنویس و دادههای جانبی)
همچنین، این دستگاه با پروتکلهای NMOS IS-04 و NMOS IS-05 برای کشف خودکار و مدیریت جریانها در شبکههای بزرگ نیز کاملاً هماهنگ است. به این ترتیب، ادغام آن با زیرساختهای مدرن بر پایهی سیستمهای کنترل مرکزی مانند Lawo، EVS یا Grass Valley بسیار ساده است.
💡 عملکرد و کاربری
AJA IPT-10G2-SDI در اصل وظیفه دارد سیگنال ویدیویی دریافتی از پورت SDI را گرفته و آن را در بستر IP ارسال کند. این فرآیند شامل چند مرحله کلیدی است:
دریافت سیگنال SDI با کیفیت تا 1080p60
تبدیل سیگنال ویدیو، صدا و متادیتا به جریان ST 2110
ارسال از طریق دو پورت 10GbE با مسیرهای اصلی و پشتیبان
همگامسازی با PTP (Precision Time Protocol) برای تأخیر پایین و هماهنگی دقیق با سایر تجهیزات شبکه
این فرآیند باعث میشود تصویر و صدا بدون هیچ فشردهسازی یا افت کیفیتی از طریق شبکه منتقل شود؛ بنابراین برای پخش زنده، کنترل مرکزی (MCR) یا تولید از راه دور (Remote Production) ایدهآل است.
🔧 مشخصات فنی کانورتور AJA IPT-10G2-SDI
| ویژگی | توضیحات |
|---|---|
| نوع ورودی | 2× 3G-SDI (BNC) |
| استاندارد SDI پشتیبانیشده | 3G-SDI, HD-SDI, SD-SDI |
| رزولوشن پشتیبانیشده | تا 1080p60 |
| عمق رنگ | 10 بیت |
| پورت شبکه | 2× SFP+ 10GbE |
| پروتکل IP | SMPTE ST 2110, NMOS IS-04/05 |
| همگامسازی | PTP (IEEE 1588) |
| توان مصرفی | حدود 12 وات |
| ولتاژ ورودی | 5-20 ولت DC |
| ابعاد | حدود 147×91×25 میلیمتر |
| وزن | حدود 400 گرم |
🔍 کیفیت تصویر و دقت رنگ
AJA IPT-10G2-SDI از پردازش رنگ 10 بیتی با نمونهبرداری 4:2:2 پشتیبانی میکند. این دقت رنگ بالا، تضمین میکند که تمام جزئیات تصویری در انتقال IP حفظ شود.
در پروژههایی که رنگ و گاما اهمیت حیاتی دارند — مثل تولیدات HDR، فیلمبرداری زنده یا گرافیکهای تلویزیونی — دقت پردازش AJA کیفیت تصویر را در سطح Broadcast نگه میدارد.
افزون بر این، دستگاه از استانداردهای رنگی Rec.709 و Rec.2020 پشتیبانی میکند و امکان انتقال HDR نیز در شبکه IP فراهم است.
🔄 هماهنگی با سایر تجهیزات AJA
AJA IPT-10G2-SDI بهصورت کامل با کانورتور مکمل خود یعنی AJA IPR-10G2-SDI (نسخهی Receiver) هماهنگ است. به این معنا که میتوان سیگنال را از طریق IPT ارسال و توسط IPR در سمت دیگر شبکه دریافت کرد.
این ترکیب، یک سیستم کامل انتقال نقطهبهنقطه (Point-to-Point) یا چندنقطهای (Multicast) را در بستر IP فراهم میکند.
همچنین میتوان این کانورتور را با تجهیزات دیگر AJA مانند Bridge LIVE یا FS-HDR برای انتقال، پردازش و تبدیل همزمان در شبکه بهکار گرفت.
🌐 اتصال و کنترل
کنترل AJA IPT-10G2-SDI از طریق شبکه انجام میشود. کاربران میتوانند به کمک رابط کاربری تحت وب (Web UI) به دستگاه متصل شده و پارامترهای مختلف مانند تنظیمات SDI، مسیر IP، نرخ فریم، و وضعیت شبکه را مشاهده یا تغییر دهند.
رابط کاربری گرافیکی ساده و واکنشگراست و امکان مدیریت چندین دستگاه بهصورت همزمان را فراهم میکند. همچنین به لطف API باز AJA، میتوان دستگاه را با سیستمهای مدیریت شبکه و اتوماسیون ادغام کرد.
📡 همگامسازی دقیق با PTP
یکی از چالشهای اصلی در شبکههای IP ویدیو، حفظ همزمانی سیگنالهاست. AJA IPT-10G2-SDI از پروتکل PTP (Precision Time Protocol) پشتیبانی میکند که امکان هماهنگی در حد نانوثانیه را بین چندین دستگاه فراهم میکند.
این ویژگی برای استودیوهایی که چندین جریان IP بهصورت همزمان در حال ارسال و دریافت هستند بسیار حیاتی است، چون تضمین میکند صدا و تصویر از sync خارج نشوند.
🎥 کاربردهای AJA IPT-10G2-SDI
1. تولید و پخش زنده (Live Production)
در استودیوهای تلویزیونی یا واحدهای سیار (OB Van)، میتوان با استفاده از IPT-10G2-SDI سیگنالهای دوربین یا سوئیچر را از طریق شبکه IP منتقل کرد. این کار نیاز به کابلکشی سنگین SDI را حذف میکند.
2. استودیوهای مبتنی بر IP
در زیرساختهای مدرن که از تجهیزات با پشتیبانی ST 2110 استفاده میکنند، AJA IPT-10G2-SDI ابزار اتصال کامل بین تجهیزات سنتی SDI و شبکه IP محسوب میشود.
3. تولید از راه دور (Remote Production)
در پروژههایی که بخش ضبط و پخش در مکانهای مختلف انجام میشود، میتوان با کمک این مبدل، سیگنال را بدون افت کیفیت از طریق فیبر یا شبکههای IP ارسال کرد.
4. آزمایشگاهها و مراکز آموزشی
برای آموزش یا تست سیستمهای IP Broadcast، این دستگاه نمونهای عالی برای یادگیری و پیادهسازی ساختارهای ST 2110 در مقیاس کوچک است.
🔋 عملکرد پایدار و خنکسازی مؤثر
AJA IPT-10G2-SDI با استفاده از طراحی حرارتی هوشمند و مصرف انرژی پایین (حدود 12 وات)، در تمام شرایط کاری پایدار عمل میکند.
بدنه فلزی دستگاه بهعنوان هیتسینک طبیعی عمل کرده و گرما را بهصورت مؤثر دفع میکند. این موضوع باعث میشود دستگاه برای استفاده در رکهای فشرده یا واحدهای سیار کاملاً ایمن باشد.
🧠 مزایای کلیدی AJA IPT-10G2-SDI
انتقال سیگنال SDI از طریق شبکه IP بدون فشردهسازی
پشتیبانی کامل از استاندارد SMPTE ST 2110 و NMOS
دو پورت 10GbE برای مسیرهای اصلی و پشتیبان
تأخیر بسیار پایین (Ultra-Low Latency)
کیفیت تصویر حرفهای با عمق رنگ 10 بیتی
کنترل آسان از طریق رابط وب و API
طراحی مقاوم و قابل اعتماد برای استفاده 24/7
⚡ جمعبندی نهایی
کانورتور AJA IPT-10G2-SDI یک راهکار حرفهای و قابل اعتماد برای تبدیل سیگنالهای SDI به IP در بستر شبکه است. این دستگاه با پشتیبانی از استاندارد ST 2110، کنترل دقیق PTP، تأخیر بسیار پایین و پایداری فوقالعاده، گزینهای ایدهآل برای تمام استودیوها، مراکز پخش و تولیدات زنده محسوب میشود.
اگر قصد دارید زیرساخت خود را از کابلکشی سنتی SDI به شبکههای IP ارتقاء دهید، AJA IPT-10G2-SDI یکی از بهترین گزینههای موجود در بازار است — دستگاهی که با کیفیت ساخت عالی و پشتیبانی نرمافزاری گسترده، آیندهی سیستمهای پخش را به امروز میآورد.
