کانورتور AJA FiDO-R-MM | تبدیل حرفهای فیبر نوری به SDI برای سیستمهای ویدئویی پیشرفته
کانورتور AJA FiDO-R-MM یکی از تجهیزات حرفهای و تخصصی شرکت AJA جهت تبدیل سیگنال ویدئویی از بستر فیبر نوری چندحالته (Multimode Fiber) به SDI است. این دستگاه، به دلیل کیفیت ساخت بالا، تأخیر نزدیک به صفر، قابلیت اطمینان در انتقال سیگنالهای تصویری با پهنای باند بالا و سازگاری با استانداردهای پخش جهانی، یکی از بهترین راهکارهای انتقال تصویر در پروژههای حرفهای پخش زنده، استودیو، اتاق فرمان، مجتمعهای تجاری و سیستمهای AV شبکهای به شمار میآید.
FiDO-R-MM بهصورت تخصصی برای تبدیل سیگنال تککاناله فیبر نوری به SDI طراحی شده و با پشتیبانی از فرمتهای ویدیویی تا 3G-SDI، امکان استفاده در پروژههای Full HD و Broadcast را فراهم میکند.

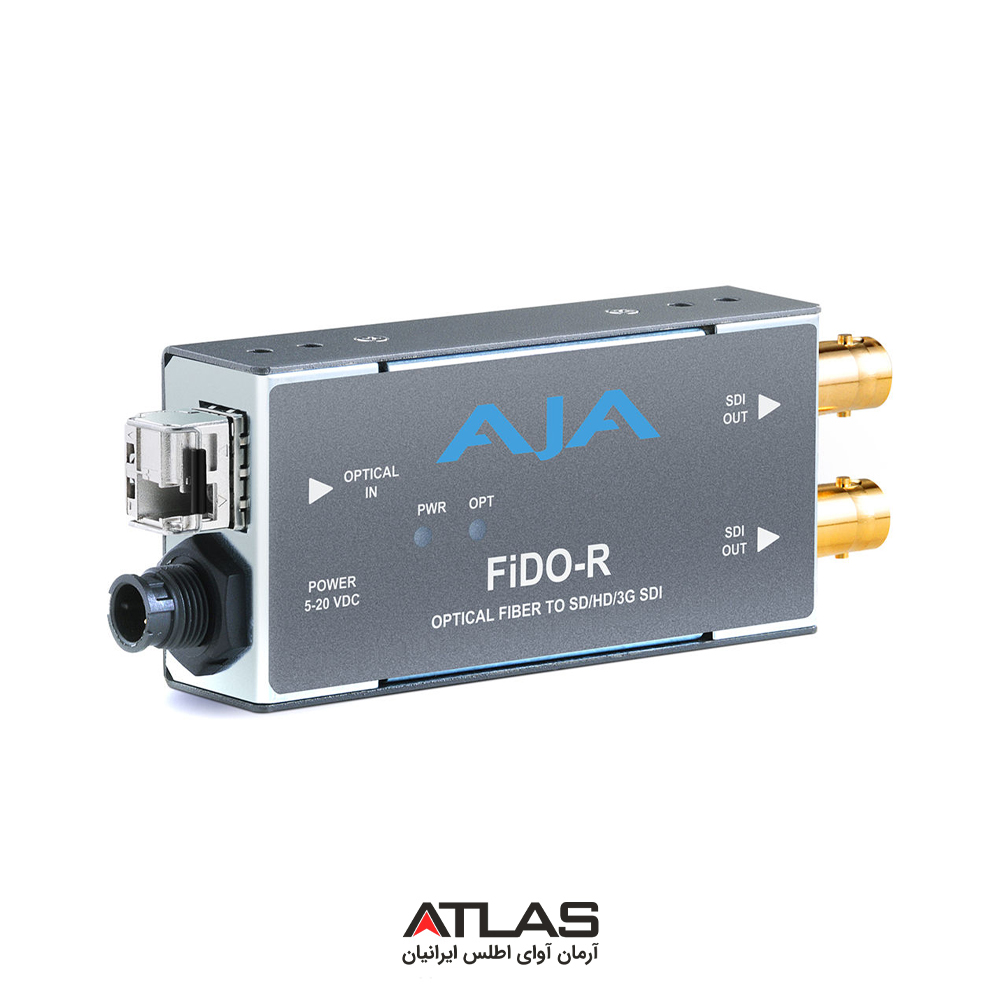

کانورتور AJA FIDO-R-MM
فیبر نوری؛ راهکاری مطمئن برای انتقال تصویر
در دنیای امروز، استفاده از کابلهای SDI در مسیرهای طولانیتر از 100 متر با افت کیفیت همراه است. این در حالی است که فیبر نوری – بهویژه Multimode – میتواند سیگنالهای دیجیتال را بدون افت کیفیت تا صدها متر یا حتی کیلومتر منتقل کند.
کانورتور AJA FiDO-R-MM این امکان را فراهم میکند که سیگنال ویدئویی از طریق فیبر منتقل شده و سپس بدون کوچکترین تأخیر یا افت، در سمت مقابل به SDI تبدیل شود.
معرفی AJA FiDO-R-MM
مدل FiDO-R-MM بخشی از سری FiDO شرکت AJA است که برای انتقال و تبدیل سیگنالهای ویدئویی بر پایه فیبر نوری طراحی شدهاند. این مدل مشخصاً یک فیبر ورودی Multimode را دریافت کرده و آن را به یک خروجی SDI با کیفیت broadcast تبدیل میکند.
FiDO-R-MM در یک شاسی بسیار کوچک و قابل نصب روی تجهیزات رک (Rackmount) ارائه میشود. این مدل مانند سایر محصولات AJA دارای طراحی صنعتی، پورتهای مقاوم، پردازنده داخلی با تأخیر صفر و پشتیبانی از استانداردهای SMPTE است.
مهمترین ویژگیهای AJA FiDO-R-MM
1. تبدیل فیبر نوری به SDI با کیفیت Broadcast
این دستگاه، سیگنالهای SDI را از فیبر نوری دریافت کرده و بهطور مستقیم بدون هیچ پردازش مخربی تبدیل میکند. در نتیجه، هیچ تغییری در عمق رنگ، فرمت تصویر یا رزولوشن ایجاد نمیشود.
2. پشتیبانی از فیبر نوری Multimode
FiDO-R-MM از فیبر نوری MMF (Multimode Fiber) با کانکتور LC پشتیبانی میکند که در سالنها، سیستمهای انتقال داخلی و شبکههای AV بسیار متداول است.
3. انتقال تا چند صد متر بدون افت
از آنجایی که در فیبر نوری، سیگنال الکتریکی تبدیل به نور میشود، تأثیر نویز و تداخل وجود ندارد. این دستگاه امکان انتقال طولانی را بدون افت کیفیت فراهم میکند.
4. پشتیبانی از فرمتهای متنوع SDI
FiDO-R-MM از تمام فرمتهای زیر در SDI پشتیبانی میکند:
SD-SDI
HD-SDI
3G-SDI
بنابراین برای استفاده در ضبط، پخش، استودیو، ویدئو وال، دوربینهای استریم و سیستمهای نگارش ویدئو مناسب است.
5. تأخیر صفر (Zero Latency Processing)
این دستگاه کاملاً Real-Time عمل میکند. هیچ تأخیر، بافر نرمافزاری یا پردازش زمانبر وجود ندارد.
6. امکان نصب در رک
این کانورتور کوچکترین عضو سیستمهای انتقال ویدئو بر پایه فیبر است و قابلیت نصب در رک از طریق فریم مخصوص AJA را دارد.
7. جریان برق کم و مصرف پایین
با مصرف برق کمتر از 5 وات، بدون تولید گرمای اضافی، این دستگاه بهراحتی در محیطهای حرفهای قابل استفاده است.
ساختار و طراحی صنعتی
AJA FiDO-R-MM دارای بدنهای کوچک، سبک و مقاوم است. سایز آن بهاندازه کف دست است. جنس بدنه از آلومینیوم تقویتشده بوده و پورتها بهصورت صنعتی طراحی شدهاند. این طراحی باعث میشود دستگاه در شرایط حرفهای و طولانیمدت، کاملاً پایدار و خنک عمل کند.
روی دستگاه، نشانگرهای LED برای اطلاع از وضعیت سیگنال و پاور وجود دارد، که کار اپراتور را سادهتر میکند.
پورتها و ورودیهای دستگاه
روی AJA FiDO-R-MM پورتهای زیر وجود دارد:
ورودی فیبر نوری Multimode (LC Connector)
خروجی 3G-SDI از نوع BNC
درگاه تغذیه 5 تا 20 ولت
ساپورت نصب شاسی رک
پورت SDI سازگار با تمام سیستمهای SDI استاندارد، شامل سوئیچرها، رکوردرها، مانیتورها، کارت کپچرها و انکودرهای پخش است.
استفاده از AJA FiDO-R-MM در پروژههای حرفهای
📡 پخش زنده (Live Broadcast)
در پخش زنده، فاصله بین دوربین و اتاق فرمان ممکن است طولانی باشد. فیبر نوری بهترین راهکار برای انتقال تصویر بدون افت است.
FiDO-R-MM در سمت گیرنده قرار میگیرد و سیگنال را برای سوئیچر، کارت کپچر یا رکوردر آماده میکند.
🎥 اتصال دوربینهای دوربرد
در ورزشگاه، سالن کنسرت، همایش یا استودیوهای بزرگ، دوربینها در فواصل طولانی نصب میشوند. این کانورتور تصویر آنها را بدون تداخل و نویز، روی SDI تحویل میدهد.
🖥 استفاده در اتاقهای کنترل و مانیتورینگ
FiDO-R-MM در استودیوهای تلویزیونی و سالنهای کنترل تصویر، برای دریافت سیگنال فیبر و تبدیل آن به SDI جهت مانیتورینگ دقیق استفاده میشود.
🏢 سیستمهای ویدیویی سازمانی و AV
در پروژههای AV بزرگ مثل دانشگاهها، مراکز مهم، سالنهای نمایش و کنفرانس، فیبر نوری بهترین روش انتقال است.
FiDO-R-MM در انتهای خط، تصویر را به تجهیزات SDI متصل میکند.
📺 ویدئو وال و سالنهای نمایشگر
بسیاری از کنترلرهای ویدئووال ورودی SDI دارند. با این کانورتور میتوان سیگنال فیبر را به آنها متصل کرد.
مزایای استفاده از FiDO-R-MM
انتقال امن، بدون نویز و بدون افت کیفیت
عدم تأثیر کابلکشی طولانی بر سیگنال
مصرف برق پایین
عملکرد بدون نیاز به تنظیمات پیچیده
قابلیت نصب در رک یا پشت دستگاهها
سازگار با تمام سیستمهای مبتنی بر SDI
بدون تأخیر، مناسب پخش زنده و سوئیچینگ
سازگاری با SMPTE و استانداردهای جهانی سیگنال
مشخصات فنی AJA FiDO-R-MM
| ویژگی | مقدار |
|---|---|
| نوع فیبر | Multimode |
| نوع کانکتور | LC |
| ورودی تصویر | 1× Fiber |
| خروجی تصویر | 1× SDI |
| استاندارد SDI | تا 3G-SDI |
| رزولوشن | تا 1080p60 |
| عمق رنگ | 10-bit |
| تأخیر | صفر |
| سازگاری | SMPTE SDI, SMPTE ST 297 |
| برق | 5–20V DC |
| مصرف برق | زیر 5 وات |
| ابعاد | حدود 117 × 60 × 25 میلیمتر |
| وزن | 200 گرم (تقریبی) |
مقایسه با مدلهای مشابه FiDO
| مدل | نوع تبدیل | نوع فیبر |
|---|---|---|
| FiDO-R-MM | فیبر → SDI | Multimode |
| FiDO-R-SC | فیبر → SDI | Singlemode |
| FiDO-T-MM | SDI → فیبر | Multimode |
| FiDO-TR-MM | دوطرفه | Multimode |
اگر پروژه شما فقط دریافت فیبر است، FiDO-R-MM بهترین انتخاب است.
اگر نیاز به مسیر دوطرفه است، باید مدل TR را انتخاب کنید.
نصب و راهاندازی
نصب این دستگاه بسیار ساده است:
فیبر نوری Multimode را از فرستنده به FiDO-R-MM وصل کنید
خروجی SDI را به سوئیچر، مانیتور، انکودر یا رکوردر متصل کنید
آداپتور برق یا تغذیه از طریق رک را تأمین کنید
LED وضعیت را بررسی کنید
نیازی به درایور، نرمافزار یا تنظیمات ندارد.
کاربرد این دستگاه در شبکههای IP
برخلاف تصور، بسیاری از سیستمهای IP نیز در لایه انتقال از فیبر استفاده میکنند.
FiDO-R-MM میتواند بخشی از سیستم بزرگتر — شامل NDI، SMPTE 2110، Dante AV یا Video Router — باشد.
جمعبندی
کانورتور AJA FiDO-R-MM یکی از بهترین راهکارها برای تبدیل سیگنال فیبر نوری تصویری به SDI با کیفیت Broadcast است. این دستگاه با بهرهگیری از فناوری انتقال نوری، مشکل فاصله، نویز و افت کیفیت را کاملاً از بین میبرد.
با پشتیبانی از ویدئو تا 1080p60، هم برای پروژههای SD و HD مناسب است و هم برای زیرساختهای تلویزیونی مدرن. طراحی صنعتی، تأخیر صفر، مصرف پایین انرژی و سازگاری با رک از دیگر مزایای آن هستند.
در پروژههایی که کیفیت تصویر، فاصله بالا و پایداری در طول زمان اهمیت دارند، FiDO-R-MM یک انتخاب حرفهای و کاملاً قابل اعتماد است.
