کانورتور AJA FiDO-2R-MM | مبدل فیبر نوری به SDI دو کاناله برای انتقال تصویر حرفهای
در دنیای تولیدات حرفهای ویدئویی و پخش زنده، حفظ کیفیت تصویر در مسافتهای طولانی همیشه یک چالش بزرگ بوده است. استفاده از کابلهای کواکسیال در مسافتهای زیاد باعث افت سیگنال، نویز و کاهش کیفیت میشود. شرکت AJA Video Systems با معرفی سری FiDO، راهحلی حرفهای و مطمئن برای این مشکل ارائه داده است.
مدل AJA FiDO-2R-MM یکی از محبوبترین و کاربردیترین اعضای این خانواده است که با بهرهگیری از فناوری فیبر نوری چند حالته (Multi-Mode Fiber)، امکان دریافت دو سیگنال 3G-SDI از طریق فیبر نوری را با کیفیتی کاملاً بدون افت فراهم میسازد.

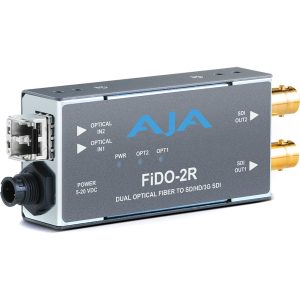

کانورتور AJA FiDO-2R-MM
🔹 معرفی کلی AJA FiDO-2R-MM
AJA FiDO-2R-MM یک مبدل فیبر نوری به SDI دو کاناله (Dual Channel Fiber to SDI Converter) است. این کانورتور برای کاربردهای حرفهای در حوزهی پخش زنده، استودیوهای تلویزیونی، خودروهای پخش سیار، تولید محتوای سینمایی و سیستمهای انتقال تصویر دوربرد طراحی شده است.
FiDO-2R-MM با طراحی فشرده، مصرف برق بسیار پایین و سازگاری کامل با سیگنالهای استاندارد 3G-SDI، HD-SDI و SD-SDI، گزینهای ایدهآل برای تبدیل و انتقال تصویر با بالاترین کیفیت ممکن است.
🔹 ساختار و طراحی بدنه
AJA در طراحی این کانورتور همان فلسفه همیشگی خود را رعایت کرده است: ابعاد کوچک، دوام بالا و کارایی بینقص.
بدنهی دستگاه از آلومینیوم مقاوم ساخته شده که هم سبک است و هم در برابر حرارت و نویز الکترومغناطیسی مقاوم عمل میکند.

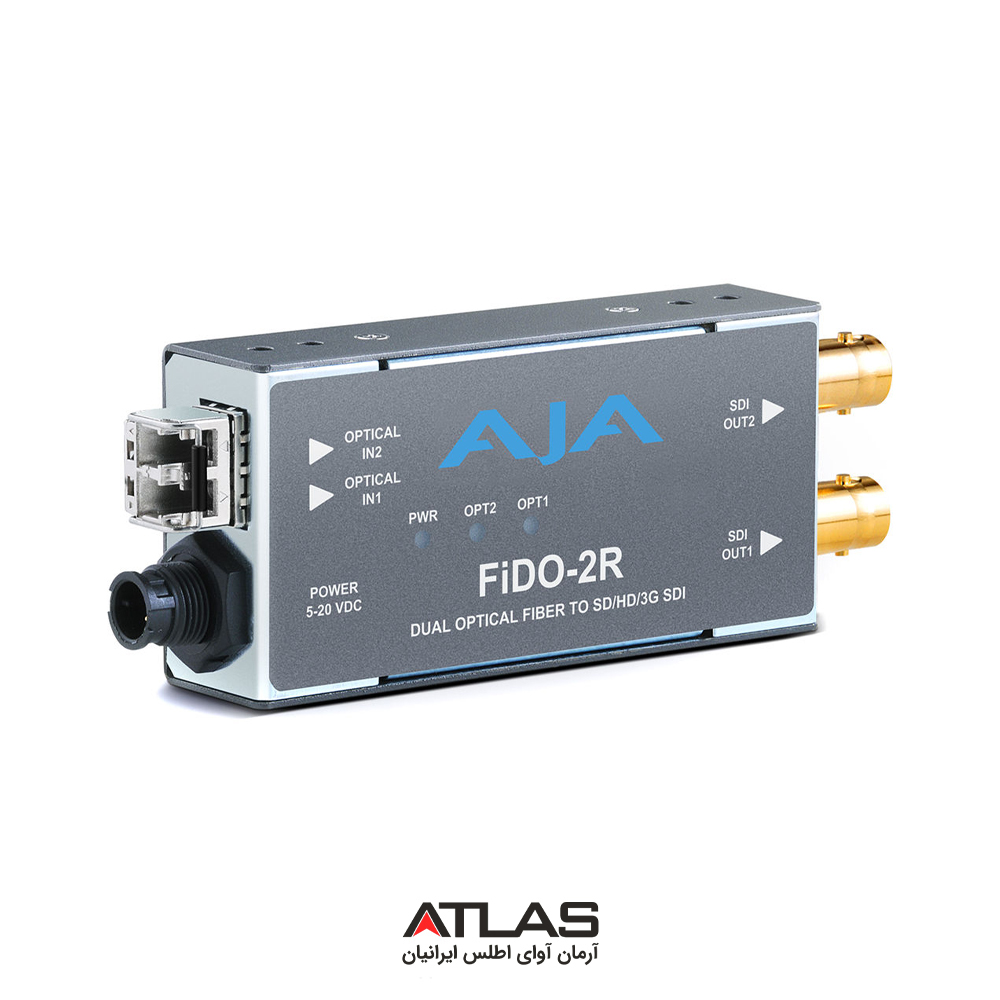

روی بدنه، ورودیهای فیبر نوری (LC connectors) در یک سمت و خروجیهای BNC برای SDI در سمت دیگر قرار دارند. چراغهای LED روی بدنه وضعیت سیگنال، پاور و ارتباط نوری را بهصورت لحظهای نمایش میدهند.
🔹 عملکرد و نحوه کار
عملکرد FiDO-2R-MM بسیار ساده و در عین حال حرفهای است.
این کانورتور دو ورودی فیبر نوری (Dual Optical Input) دارد که هرکدام میتواند یک سیگنال 3G-SDI را از طریق فیبر دریافت کند. سیگنالهای نوری دریافتی توسط ماژول داخلی به سیگنال الکتریکی تبدیل شده و از طریق دو خروجی BNC مستقل در دسترس قرار میگیرند.
به عبارت سادهتر:
دو جریان ویدیویی SDI را از طریق فیبر نوری دریافت میکند.
هرکدام از آنها را به سیگنال 3G-SDI استاندارد تبدیل میکند.
خروجی آماده برای رکوردر، سوئیچر یا مانیتور فراهم میکند.
تمامی این مراحل بدون هیچگونه افت کیفیت یا تأخیر (Latency) انجام میشود.
🔹 فناوری انتقال از طریق فیبر نوری
در مدل FiDO-2R-MM از فیبر نوری Multi-Mode (MM) استفاده میشود. این نوع فیبر برای انتقال سیگنال در فواصل متوسط (تا حدود 700 متر) ایدهآل است و مزیت آن، قیمت پایینتر نسبت به فیبرهای تکحالته (Single Mode) است.
انتقال دادهها بهصورت نوری باعث میشود:
هیچ تداخل الکترومغناطیسی وجود نداشته باشد.
کیفیت تصویر حتی در محیطهای صنعتی و پرنویز حفظ شود.
امکان انتقال چندین سیگنال بهصورت همزمان بدون افت کیفیت فراهم شود.
🔹 پشتیبانی از رزولوشنها و فرمتهای مختلف
AJA FiDO-2R-MM از طیف گستردهای از فرمتهای ویدیویی پشتیبانی میکند، از جمله:
| فرمت | حداکثر نرخ فریم |
|---|---|
| 3G-SDI (1080p) | تا 60 فریم در ثانیه |
| HD-SDI (720p / 1080i) | تا 60 فریم در ثانیه |
| SD-SDI (PAL/NTSC) | 25 / 29.97 فریم در ثانیه |
این انعطافپذیری باعث میشود دستگاه برای پروژههایی با فرمتهای متنوع — از تلویزیون گرفته تا سیستمهای مانیتورینگ — قابل استفاده باشد.
🔹 سازگاری کامل با استانداردهای SDI
FiDO-2R-MM از تمامی استانداردهای بینالمللی SDI پشتیبانی میکند، از جمله:
SMPTE 259M (SD-SDI)
SMPTE 292M (HD-SDI)
SMPTE 424M (3G-SDI)
SMPTE 297M (انتقال سیگنال از طریق فیبر نوری)
به لطف این پشتیبانی، کانورتور میتواند با اکثر تجهیزات حرفهای موجود در بازار از جمله Blackmagic، Ross، Grass Valley، AJA و Sony بدون هیچ مشکلی کار کند.
🔹 کیفیت تصویر بدون افت
یکی از مهمترین ویژگیهای FiDO-2R-MM این است که در کل مسیر تبدیل و انتقال، هیچ افت کیفیتی در تصویر اتفاق نمیافتد.
سیگنال ویدئو با عمق رنگ 10 بیت (10-bit Processing) و در استاندارد YCbCr 4:2:2 منتقل میشود. این دقت رنگی برای تولیدات حرفهای که نیاز به وضوح بالا دارند حیاتی است.
از آنجا که دادهها بهصورت دیجیتال از طریق فیبر منتقل میشوند، هیچگونه نویز یا تضعیف در مسیر وجود ندارد.
🔹 نصب و راهاندازی ساده
یکی از مزیتهای اصلی FiDO-2R-MM، راهاندازی سریع آن است.
هیچ درایور، نرمافزار یا تنظیمات خاصی نیاز ندارد — فقط کافی است کابل فیبر نوری را متصل کرده و خروجی SDI را به دستگاه مقصد وصل کنید.
برق دستگاه از طریق منبع تغذیه 5 ولت DC تأمین میشود و مصرف انرژی آن کمتر از 3 وات است، به همین دلیل برای استفاده در فضاهای قابل حمل یا نصب روی رک ایدهآل است.
🔹 سیستم خنکسازی و پایداری
AJA FiDO-2R-MM بدون نیاز به فن داخلی کار میکند و به دلیل طراحی فلزی خود، گرما را از بدنه خارج میسازد.
این طراحی بیصدا و بدون قطعه متحرک باعث میشود دستگاه طول عمر بالا و عملکردی کاملاً پایدار در شرایط کاری 24/7 داشته باشد.
🔹 مشخصات فنی
| ویژگی | توضیحات |
|---|---|
| نوع مبدل | دو کاناله فیبر نوری به 3G-SDI |
| ورودی نوری | 2 × LC Multi-Mode Fiber |
| خروجی ویدیو | 2 × 3G-SDI (BNC) |
| فرمتهای پشتیبانیشده | SD-SDI، HD-SDI، 3G-SDI |
| عمق رنگ | 10 بیت |
| حداکثر رزولوشن | 1080p60 |
| نوع فیبر | Multi-Mode (MM) |
| حداکثر طول انتقال | تا حدود 700 متر |
| استانداردها | SMPTE 259M, 292M, 424M, 297M |
| تأمین برق | 5V DC (آداپتور همراه محصول) |
| توان مصرفی | حدود 3 وات |
| ابعاد | 125 × 55 × 25 میلیمتر |
| وزن | حدود 250 گرم |
| جنس بدنه | آلومینیوم با روکش ضدخش |
| شرایط کاری | دمای 0 تا 40 درجه سانتیگراد |
🔹 موارد استفاده از AJA FiDO-2R-MM
🎥 1. پخش زنده (Live Broadcast)
در تولیدات تلویزیونی و پخش زنده، نیاز به انتقال تصویر از دوربینها تا اتاق کنترل وجود دارد. با FiDO-2R-MM میتوان تصاویر را از طریق کابل فیبر نوری بدون افت کیفیت و در فواصل طولانی انتقال داد.
🏙️ 2. سیستمهای امنیتی و نظارت تصویری
در پروژههای مانیتورینگ شهری یا امنیتی، فاصله زیاد بین دوربینها و مرکز کنترل چالشبرانگیز است. این کانورتور امکان ارسال سیگنال HD با کیفیت بالا از طریق فیبر را فراهم میکند.
🎬 3. تولید فیلم و سریال
در فیلمبرداریهای حرفهای که نیاز به مانیتورینگ زنده یا رکورد همزمان چند دوربین وجود دارد، FiDO-2R-MM بهعنوان پل ارتباطی بین دوربینهای دارای خروجی فیبر و رکوردرهای SDI عمل میکند.
🏟️ 4. سالنهای کنفرانس، رویدادها و ورزشگاهها
در محیطهایی با وسعت زیاد، انتقال تصویر از طریق کابلهای SDI معمولی غیرممکن است. استفاده از فیبر نوری و کانورتور FiDO-2R-MM بهترین راهحل برای حفظ کیفیت و پایداری تصویر است.
🔹 مزایای اصلی AJA FiDO-2R-MM
دو کانال ورودی فیبر نوری مستقل برای دریافت همزمان دو سیگنال SDI
انتقال تصویر با کیفیت 10 بیت و بدون هیچگونه فشردهسازی
بدنه آلومینیومی مقاوم و طراحی کوچک
سازگاری با انواع تجهیزات حرفهای SDI
مصرف انرژی پایین و کارکرد بیصدا
پشتیبانی کامل از استانداردهای بینالمللی SMPTE
نصب و راهاندازی سریع بدون نیاز به نرمافزار
مناسب برای پروژههای Broadcast، Live Event و Studio
🔹 تفاوت AJA FiDO-2R-MM با FiDO-2R-SM
| ویژگی | FiDO-2R-MM | FiDO-2R-SM |
|---|---|---|
| نوع فیبر | Multi-Mode | Single-Mode |
| حداکثر مسافت انتقال | تا 700 متر | تا 10 کیلومتر |
| قیمت تقریبی | اقتصادیتر | گرانتر |
| نوع کانکتور | LC | LC |
| کاربرد معمول | پروژههای درونسازمانی یا استودیویی | انتقال بینسایتی و مسافتهای زیاد |
در واقع مدل MM برای محیطهای نزدیک (مثل استودیو یا کنترلروم) مناسبتر است، در حالیکه مدل SM برای ارتباطات بینسایتی و فواصل بسیار بلند طراحی شده است.
🔹 جمعبندی نهایی
AJA FiDO-2R-MM یک راهحل حرفهای برای تبدیل و انتقال تصویر در سیستمهای مبتنی بر فیبر نوری است. با پشتیبانی از دو ورودی نوری مستقل، کیفیت 10 بیتی، و استانداردهای 3G-SDI، این کانورتور میتواند در تمام مراحل تولید و پخش تصویری، نقش حیاتی ایفا کند.
بدنهی مقاوم، مصرف انرژی پایین، نصب سریع و عملکرد بینقص در شرایط کاری مداوم، FiDO-2R-MM را به انتخابی عالی برای متخصصان Broadcast و AV تبدیل کرده است.
اگر به دنبال مبدلی هستید که بتواند دو سیگنال ویدئویی HD یا 3G-SDI را از طریق فیبر نوری چندحالته با کیفیت بینقص دریافت و به SDI تبدیل کند، بدون تردید AJA FiDO-2R-MM یکی از بهترین گزینههای موجود در بازار جهانی است.
